Temperatura regulable
Alta capacidad de conmutación
Pequeña histéresis
Contacto de cambio
Fijación con clips

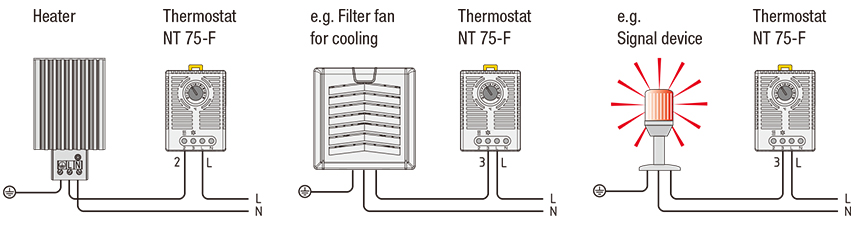

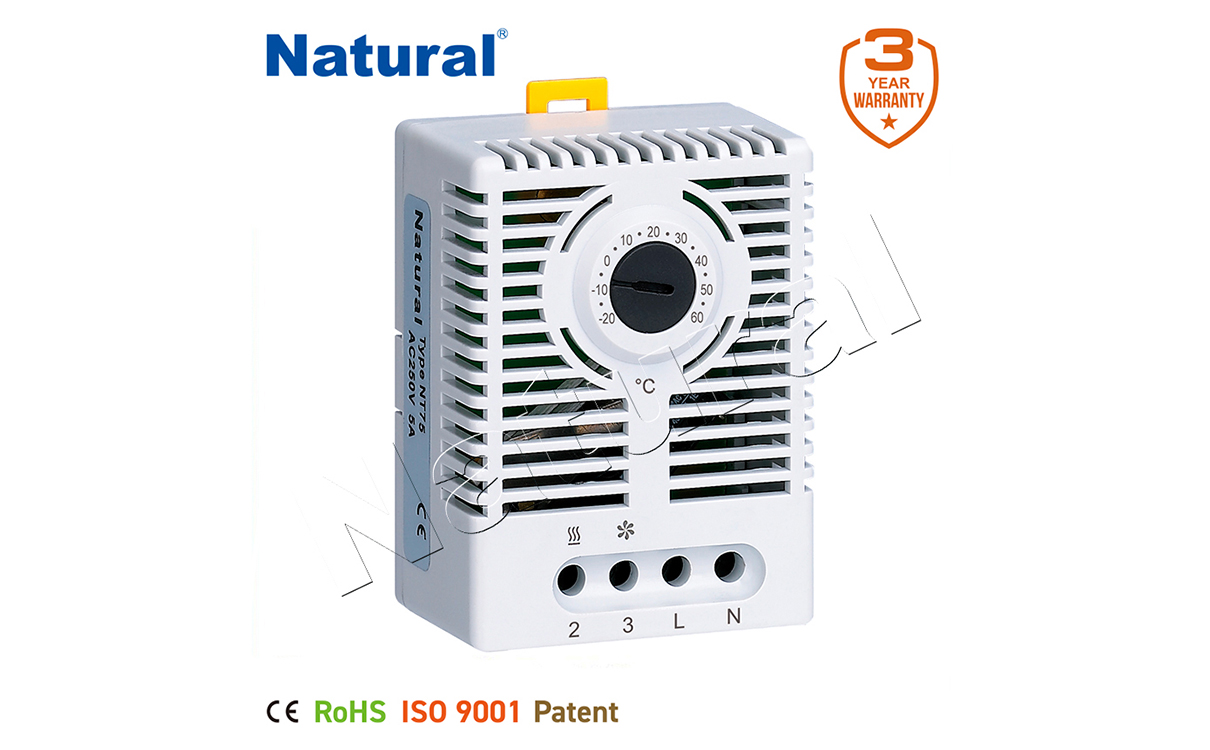

El termostato electrónico se utiliza para controlar equipos de calefacción y refrigeración, ventiladores de filtrado o dispositivos de señalización. El termostato registra el aire circundante y puede conmutar cargas inductivas y resistivas mediante un contacto de acción rápida. Funcionalidad: El ajuste de temperatura en la escala es igual al punto de conmutación superior, lo que significa que el contacto NC se abre. El ajuste de temperatura menos la diferencia de temperatura del interruptor (y las tolerancias) es igual al punto de conmutación inferior, lo que significa que el contacto NC se cierra.
Technical Data
NT 75-F | |
Switch temperature difference | 5K (-3/+2K tolerance)¹ |
sensor element | NTC |
Contact type | change-over snap-action contact |
service life | >100,000 cycles |
Max.switching caoacity | 10mA |
Max. switching capacity | NC: 250VAC, 10(4) A NO: 250VAC, 5 (2) A |
Max.inrush current | AC 16A for 10 sec. |
Connection | 4-pole terminal, clamping torque 0.5Nm max.: rigid/stranded² wire 2.5mm² (AWG 14) |
Mounting | clip for 35mm DIN rail, EN 60715 |
Casing | plastic according to UL94 V-0, light grey |

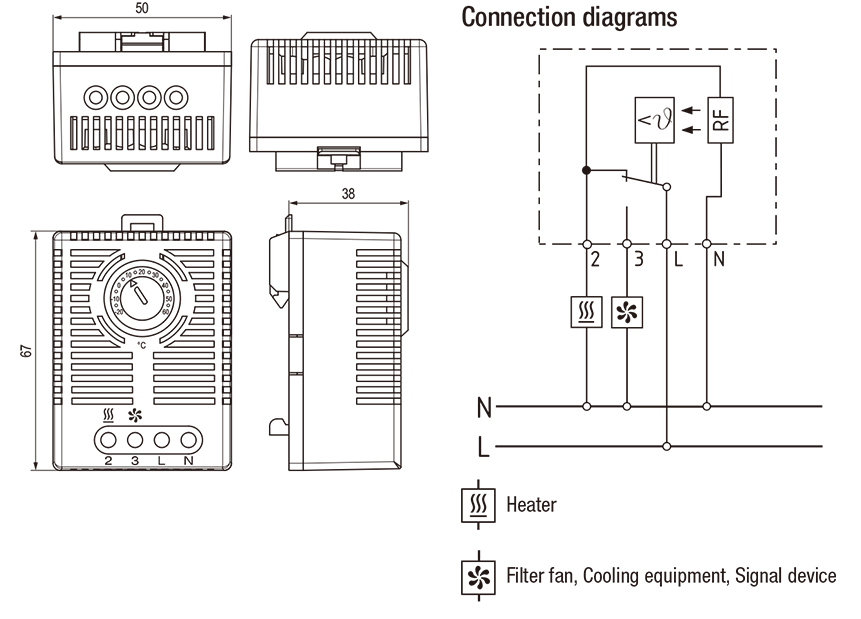

Dimensions | 67x50x38mm |
Weight | approx.60g |
Fitting Position | variable |
Operating/Stirage temperature | -20 to +60℃(-4 to +140℉) |
Operating/Stirage humidity | max.90% RH (non-condensing) |
Protection type | IP20 |
¹ If the Normally Closed contact is used, the switch temperature difference could be reduced by connecting terminal "N" (RF heating resistor). It causes the thermal feedback which is subject to surrounding conditions and thus has to be determined for each individual application.
² When connecting with wires, wire end ferrules must be used.
Art.No.Contact breaker(NC) | Setting Range | Operating Voltage |
860050 | -20 to +60°C | 230VAC, 50/60Hz |
